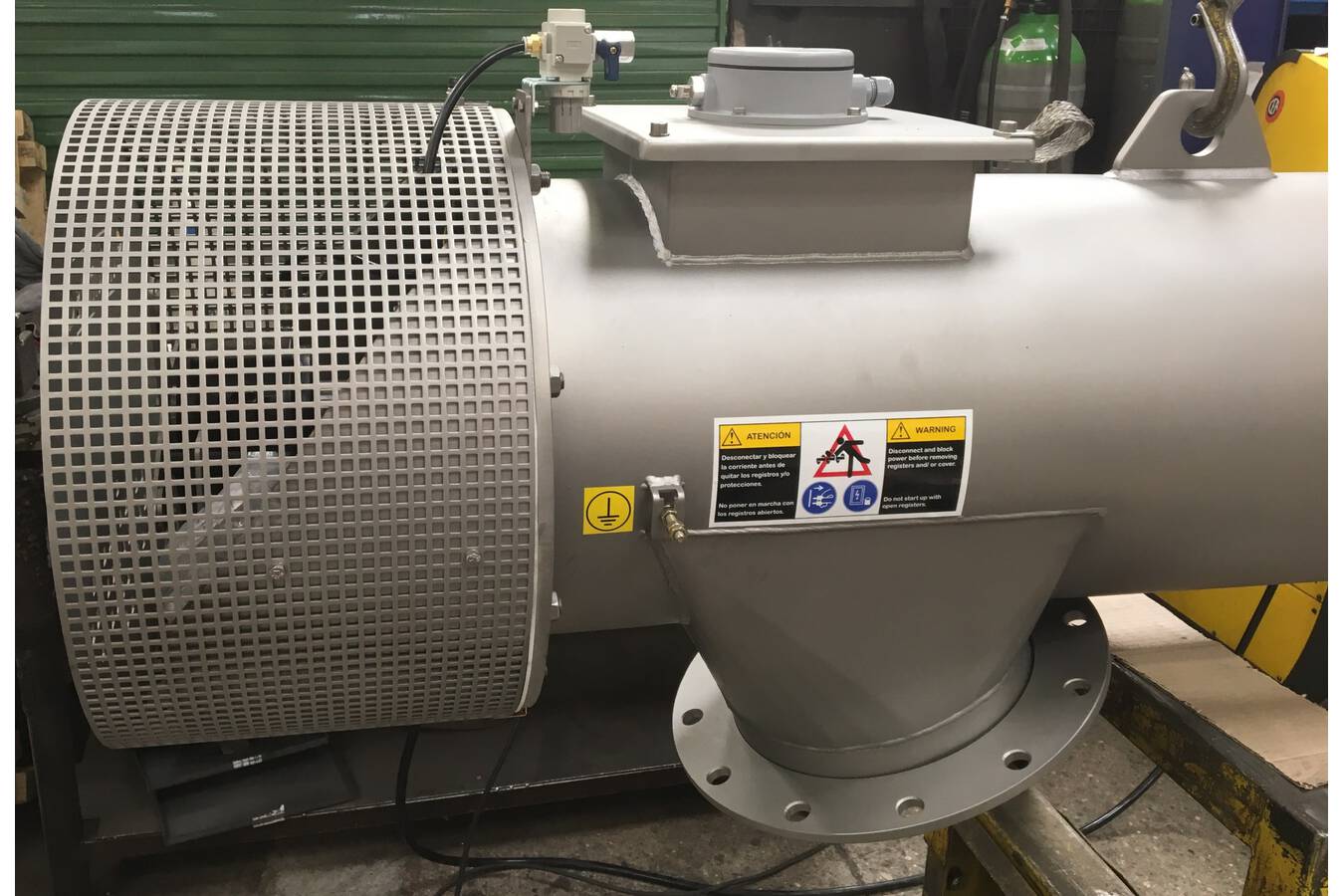

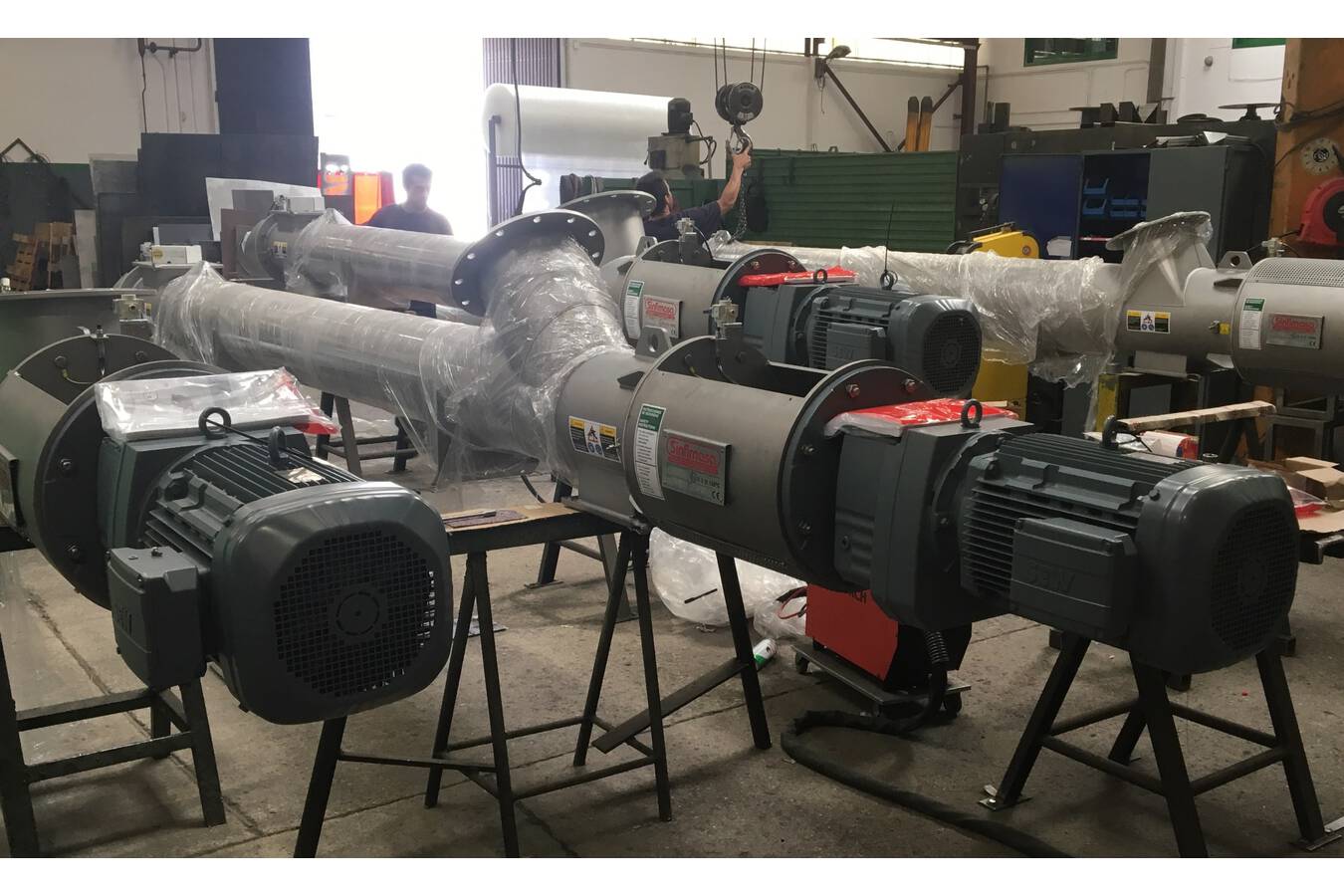

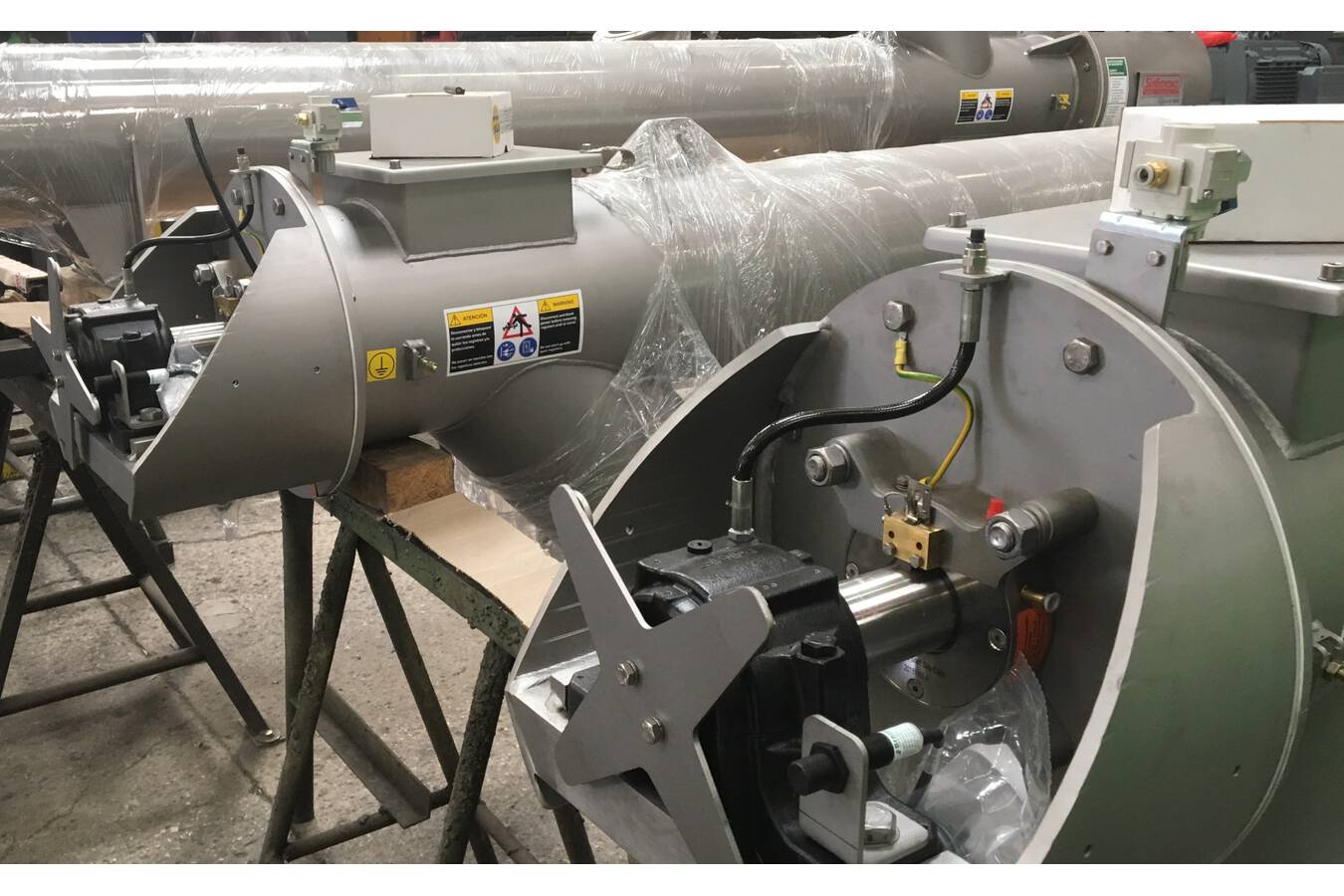

Sinfimasa liefert Schneckenförderer für Zucker in ATEX-Ausführung

Ein großer Hersteller von Erfrischungsgetränken, sowohl gesüßten als auch Light- und Zero-Getränken, benötigte mehrere Schneckenförderer für den Transport von Zucker. Die Herausforderung in diesem Fall bestand darin, dass die Schnecken in einer ATEX 22 (3D)-Zone aufgestellt werden sollten und eine lebensmittelgerechte Ausführung gemäß den FDA-Vorschriften haben mussten.

Das Projekt umfasste auch mehrere Entnahmeschnecken zum Entladen von Silos und Big-Bags sowie Förderschnecken für den Transport mit Durchsätzen von 9 bis 36 Tonnen pro Stunde. Einige dieser Förderschnecken sollten unter einer Neigung von bis zu 35° montiert werden. Bei der Konstruktion der Schnecken musste daher die Funktion der einzelnen Förderer berücksichtigt werden. Die Steigung, die Leistung und die Geschwindigkeit der Antriebe wurden speziell für jede Schnecke berechnet.

Da es sich um sehr feinen Zucker handelte, wurde ein mechanisches Luftdichtungssystem zum Verschließen und Abdichten der Förderer gewählt. Darüber hinaus wurden bei der Konstruktion produktionshygienische Kriterien berücksichtigt, um das Risiko einer direkten oder indirekten Verunreinigung des Produkts durch die Förderschnecke zu verringern oder auszuschließen. Dies wurde durch eine Konstruktion erreicht, die die Reinigung, Inspektion und Wartung erleichtert und die Entstehung von Schmutz vermeidet.

Alle Materialien, die mit dem Zucker in Berührung kommen, müssen gemäß den FDA-Anforderungen stabil und inert sein und gleichzeitig das ATEX-Protokoll einhalten, das wir bei LOMS verwalten. Die Ausrüstung wurde aus rostfreiem Stahl INOX 304L hergestellt.

Firmeninformation

Sinfimasa
Sinfimasa
Erfahrung und Engagement In unserem Werk in Guissona (Spanien) verfügen wir über eine eigene Konstruktionsabteilung mit mehr als 35 Jahren Erfahrung, in der wir Maschinen entwerfen, die den technischen Spezifikationen unserer Kunden entsprechen, und uns für ihr Konstruktionsprojekt einsetzen. Wir bieten Lösungen für das Fördern und Heben von Schüttgütern mit kompromissloser Qualität und Präzision und gewährleisten die Zuverlässigkeit der Geräte in jeder Situation der Verarbeitungsanlage. Sicher, Robust, Zuverlässig In unserer Produktionsstätte stellen wir Produkte mit allen gewünschten Oberflächen her: gebeizt und passiviert, elektropoliert, lackiert, sandgestrahlt, lebensmitteltauglich usw. Wir arbeiten mit verschiedenen Materialien wie Kohlenstoffstahl, rostfreiem Stahl und verschleißfestem Stahl.Wir verwenden hochwertige und universell verfügbare Komponenten wie SEW-Getriebsmotoren oder SKF-Lager. Unsere Lieferanten sind ebenfalls der Schlüssel zu unserem Erfolg und wir verpflichten uns ihnen gegenüber. Wir verfügen über einen Prüfstand, auf dem wir anhand von Produktmustern unserer Kunden die beste Lösung für die Anforderungen eines jeden Projekts ermitteln. Wir verpflichten uns gegenüber unseren Kunden und Ingenieurbüros, Maschinen mit garantierter Zuverlässigkeit anzubieten. Sinfimasa verfügt über Schweißverfahren und Schweißer, die nach ASME Section IX (QW-484) zugelassen sind. Wir verwenden ein automatisiertes Schweißsystem, um sicherzustellen, dass die Förderelementen auf der gesamten Länge gleichmäßig und lückenlos geschweißt werden. Bei Sinfimasa sind wir streng und anspruchsvoll, wofür zahlreiche Referenzen in mehreren Ländern auf allen fünf Kontinenten bürgen. Bitte fragen Sie uns nach weiteren Informationen, wenn Sie diese benötigen. Beraten Sie sich unverbindlich mit uns über Ihr Projekt. Wir werden Ihnen einen zuverlässigen technischen Vorschlag unterbreiten, der zu 100 % auf Ihre Anforderungen abgestimmt ist.
Letztes Update: 08.04.2024

Mehr Beiträge

Schnecken und Becherwerke in einer Recyclinganlage für Flusenabfälle Sinfimasa konzipierte eine Doppelschnecke mit Förderschnecken und einem Becherwerk für ein schwieriges Material, das aus sehr unterschiedlichen Fraktionen besteht.
Schnecken und Becherwerke in einer Recyclinganlage für Flusenabfälle
Sinfimasa konzipierte eine Doppelschnecke mit Förderschnecken und einem Becherwerk für ein schwieriges Material, das aus sehr unterschiedlichen Fraktionen besteht. Heterogenes Material Das zu transportierende Schüttgut war sehr heterogen: Es bestand zu 60 % aus Gummi und Kunststoffen, zu 15 % aus Glas, Erde und Mineralien, zu 10 % aus Textilien und Holz, zu 10 % aus Farben und Oxiden und zu 5 % aus Metallen. Der Materialdurchsatz betrug 7 Tonnen pro Stunde, mit einer Korngröße von 0 bis 20 mm, einer Dichte von 60,6 Tonnen pro m3 und einem Feuchtigkeitsgehalt von 10 bis 15 %. Der Materialdurchsatz betrug 7 Tonnen pro Stunde, mit einer Korngröße von 0 bis 20 mm, einer Dichte von 600 kg/m3 und einem Feuchtigkeitsgehalt von 10 bis 15 %. Geschlossene Schneckenförderer Die Verwendung eines Förderbandes war schwierig, da ein Überlaufen des Materials ein Umweltproblem darstellen würde. Die Lösung bestand darin, ein System geschlossener Förderschnecken zu entwickeln, das ein Verschütten des Produkts verhindert. Außerdem werden dadurch Arbeitskräfte auf der Strecke und mögliche Unfälle mit Rollen und Trommeln
08.06.2022  |  3120x  |  Produktnews  |
Hygienisches Becherelevator für Salz zur hygienischen Reinigung  SINFIMASA hat für ein großes Bergbauunternehmen zwei Becherwerke aus 316L-Edelstahl nach den Grundsätzen des Hygienic Design gefertigt.
Hygienisches Becherelevator für Salz zur hygienischen Reinigung
SINFIMASA hat für ein großes Bergbauunternehmen zwei Becherwerke aus 316L-Edelstahl nach den Grundsätzen des Hygienic Design gefertigt. Kochsalz (NaCl) gilt als neutrales Pulver und wird für die Trockenreinigung von hygienisch gestalteten Geräten und Anlagen verwendet. Die Handhabung und Behandlung dieses Salzes erfordert Geräte, die ebenso hygienisch ausgelegt sind, um eine Kontamination während des Reinigungsprozesses zu verhindern. Darüber hinaus müssen die Eigenschaften des Produkts - stark korrosiv und hygroskopisch - berücksichtigt werden. Bei der Konstruktion eines Elevators für den Transport dieses Salzes muss eine Reihe von Spezifikationen berücksichtigt werden, um das Risiko, dass der Förderer eine direkte oder indirekte Kontaminationsquelle darstellt, zu verringern oder auszuschließen. Dies wird erreicht, indem sichergestellt wird, dass der Elevator leicht gereinigt, inspiziert und gewartet werden kann, und indem die Ansammlung von Schmutz im Elevator verhindert wird. Alle Materialien, die mit dem Salz in Berührung kommen, müssen stabil und inert sein. Da es sich um einen
21.04.2022  |  3235x  |  Produktnews  |
Verschleiß- und temperaturbeständiger Kettenelevator für Gießereisand Sinfimasa entwirft und fertigt maßgeschneiderte Elevatoren, wie zum Beispiel diesen Fall: ein robuster und verschleißfester Elevator für Temperaturen bis zu 500ºC
Verschleiß- und temperaturbeständiger Kettenelevator für Gießereisand
Sinfimasa entwirft und fertigt maßgeschneiderte Elevatoren, wie zum Beispiel diesen Fall: ein robuster und verschleißfester Elevator für Temperaturen bis zu 500ºC Elevator für Gießereisand Sinfimasa entwirft und fertigt maßgeschneiderte Elevatoren. Jeder Aufzug wird individuell an das jeweilige Projekt angepasst. Wir möchten der Öffentlichkeit mitteilen, wie wir die vom Markt gestellten Probleme lösen. Unser Kunde ist eine bedeutende Gießerei, die den in ihrem Produktionsprozess verwendeten Sand zurückgewinnen musste, um ihn für die Befüllung ihrer Formen wiederzuverwenden. Abriebfest und temperaturbeständig Die Schwierigkeiten bei diesem Projekt bestehen darin, dass diese Art von Sand sehr abrasiv ist und dass die Arbeitstemperatur am Einlass des Elevators 200 ºC mit Spitzenwerten von bis zu 500 ºC beträgt. Deshalb haben wir ein Kettenbecherwerk entwickelt. Wir verwendeten eine Rundstahlkette, da die hohe Abrasivität des Sandes zu einem inakzeptablen Verschleiß der Buchsen führen würde. Die Kettenlegierung enthält einen hohen Prozentsatz an Mangan, was sie verschleißfest macht. Auch die Becher sind
18.03.2022  |  3146x  |  Produktnews  |
Schneckendosierer mit ATEX- und FDA-Zertifizierung Sinfimasa präsentiert eine Lösung für die Dosierung sehr feiner, explosiver Substanzen, in diesem Fall Wirkstoffe von Medikamenten.
Schneckendosierer mit ATEX- und FDA-Zertifizierung
Sinfimasa präsentiert eine Lösung für die Dosierung sehr feiner, explosiver Substanzen, in diesem Fall Wirkstoffe von Medikamenten. In einer praktischen Situation war die Dosierung von 300 Litern pro Stunde mikronisiertem Schüttgut (Wirkstoffe von Medikamenten) erforderlich. Da es sich um eine explosive Substanz handelt, wurde eine Maschine mit ATEX GAS 1-Zertifizierung benötigt. Sinfimasa entwarf einen Rohrschneckendosierer aus Edelstahl 316, der für die ATEX-Zone 1 (2G) geeignet ist. Es wurde eine Schnecke von 70 mm und ein Rohr von 80 mm gewählt, so dass ein großer Spielraum vorhanden ist. Die Schnecke wird von einem 0,75 kW ATEX-zertifizierten Getriebemotor angetrieben. Alle Teile, die mit dem Produkt in Berührung kommen können, wie z. B. Dichtungen, Kunststoffe, Fette usw., sind dank des hygienischen, leicht zu reinigenden Designs FDA-konform. Da es sich bei dem Produkt selbst um ein klebriges Produkt handelt, wird das Rohr mit einer glänzend polierten (g220) Innenfläche und einer seidenmatten Außenfläche hergestellt. Gemäß der Richtlinie 2014/34/EU müssen Geräte und
23.02.2022  |  4789x  |  Produktnews  |
Fallstudie: Transport von chemisches Pulver SINFIMASA entwarf und fertigte eine 3,5 m lange Förderschnecke, die komplett aus 316L-Edelstahl mit satinierter Oberfläche besteht und für die Zone 1/21 nach ATEX zertifiziert ist, um chemisches Pulver zu fördern.
Fallstudie: Transport von chemisches Pulver
SINFIMASA entwarf und fertigte eine 3,5 m lange Förderschnecke, die komplett aus 316L-Edelstahl mit satinierter Oberfläche besteht und für die Zone 1/21 nach ATEX zertifiziert ist, um chemisches Pulver zu fördern. Unser Kunde aus der Pharmabranche benötigte ein Schneckenförderer zur Entnahme von chemischem Pulver aus einem Tank in einem geschlossenen Raum mit einem Stickstoffstrom-Inertisierungssystem. Die Maschine musste für die ATEX-Zone 1/21 zertifiziert und für diese Art von Standort zugelassen sein. Weitere Anforderungen waren eine Durchflussmenge von 3 m3/h und eine Neigung von 29º. Die größte Schwierigkeit bei diesem Projekt waren die Arbeitsbedingungen in einem hochexplosiven Gebiet. SINFIMASA hat ein Schneckenförderer TS-150/170 mit einem Abstand von 3.470 mm zwischen die Öffnungen und ATEX-Zertifizierung konstruiert und hergestellt; das komplett aus 316L-Edelstahl (Trog, Deckel und Schnecke) besteht und satinpoliert ist. Der Förderer ist mit einem 3 kW SEW-Getriebemotor ausgestattet. SINFIMASA hat die folgenden Kennzeichnungen vorgenommen: * Ex II 2 G Ex h IIB T3 Gb (Zone 1 - GAS) * Ex II 2 D Ex h IIIC T160ºC Db (Zone 21 - DUST) Es wird zusammen
26.11.2021  |  3279x  |  Produktbeschreibung  |
