Verschleiß- und temperaturbeständiger Kettenelevator für Gießereisand

Sinfimasa entwirft und fertigt maßgeschneiderte Elevatoren, wie zum Beispiel diesen Fall: ein robuster und verschleißfester Elevator für Temperaturen bis zu 500ºC

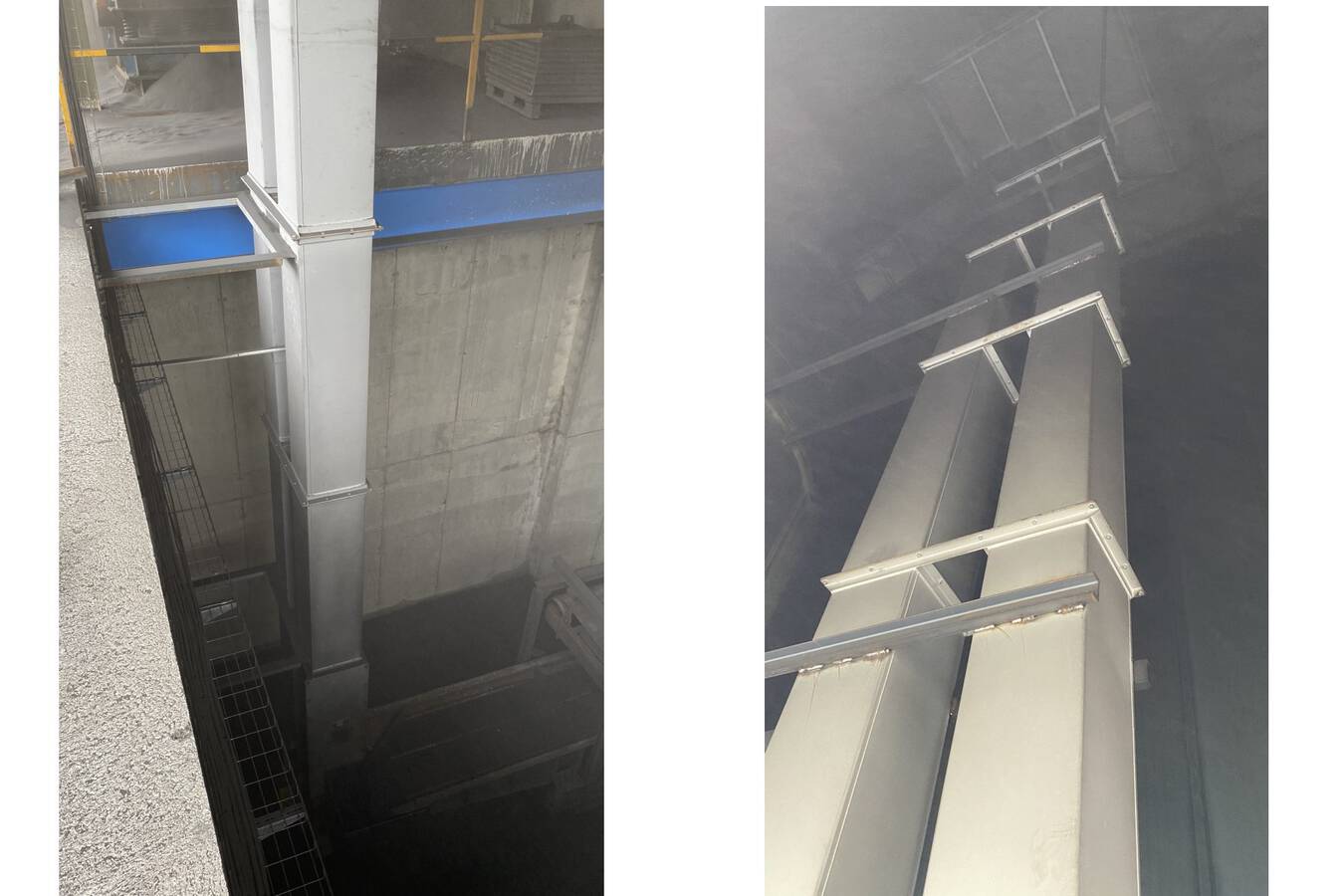

Elevator für Gießereisand

Sinfimasa entwirft und fertigt maßgeschneiderte Elevatoren. Jeder Aufzug wird individuell an das jeweilige Projekt angepasst. Wir möchten der Öffentlichkeit mitteilen, wie wir die vom Markt gestellten Probleme lösen.
Unser Kunde ist eine bedeutende Gießerei, die den in ihrem Produktionsprozess verwendeten Sand zurückgewinnen musste, um ihn für die Befüllung ihrer Formen wiederzuverwenden.

Abriebfest und temperaturbeständig

Die Schwierigkeiten bei diesem Projekt bestehen darin, dass diese Art von Sand sehr abrasiv ist und dass die Arbeitstemperatur am Einlass des Elevators 200 ºC mit Spitzenwerten von bis zu 500 ºC beträgt. Deshalb haben wir ein Kettenbecherwerk entwickelt. Wir verwendeten eine Rundstahlkette, da die hohe Abrasivität des Sandes zu einem inakzeptablen Verschleiß der Buchsen führen würde.
Die Kettenlegierung enthält einen hohen Prozentsatz an Mangan, was sie verschleißfest macht. Auch die Becher sind mit verschleißfestem Stahl verstärkt.

Robuste Konstruktion

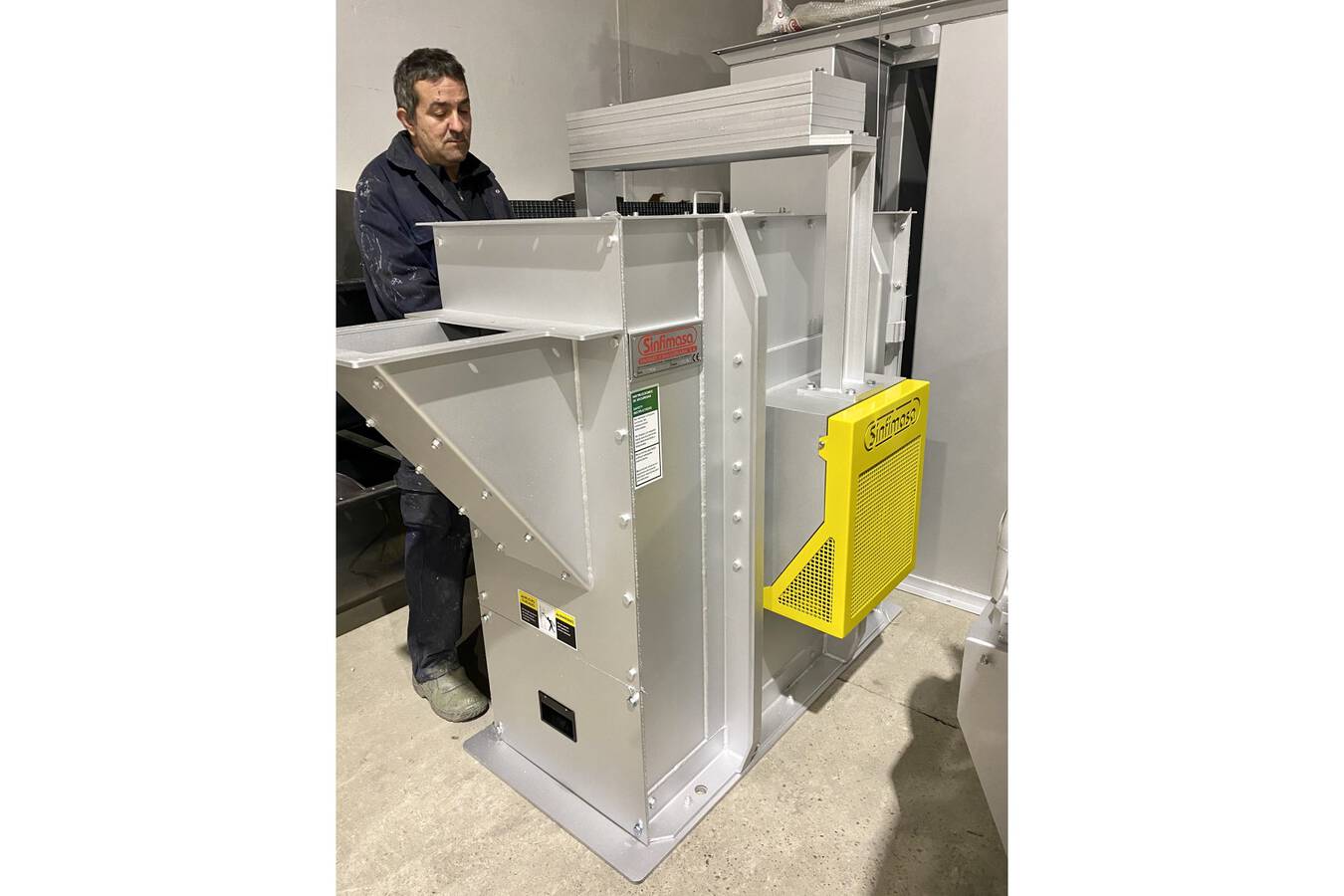

Die Beschichtung, die sowohl für die Grundierung als auch für das Finish verwendet wird, ist eine Antikalorik-Beschichtung auf der Basis von Silikonharzen mit Aluminiumpigmenten für hohe Temperaturbeständigkeit. Die Konstruktion ist in Bezug auf Körper-, Kopf- und Fußstärken industriell robust. Der Aufzug ist durch ein System von Gegengewichten selbstgespannt, um die durch Temperaturschwankungen hervorgerufenen Ausdehnungen auszugleichen, und verfügt über einen Anschlag, der verhindert, dass die untere Seilrolle das untere Ende ihres Weges berührt.
Als Antrieb wurde ein direkt wirkender Getriebemotor 4.4 SEW gewählt, der eine Leistung von 20 Tonnen pro Stunde erbringt. Als Lager wurden sowohl am Kopf als auch am Fuß SKF-SNH 22000 Rollenlager eingebaut.
