Elektrodynamisches Staubmessgerät mit QAL1-Zertifizierung

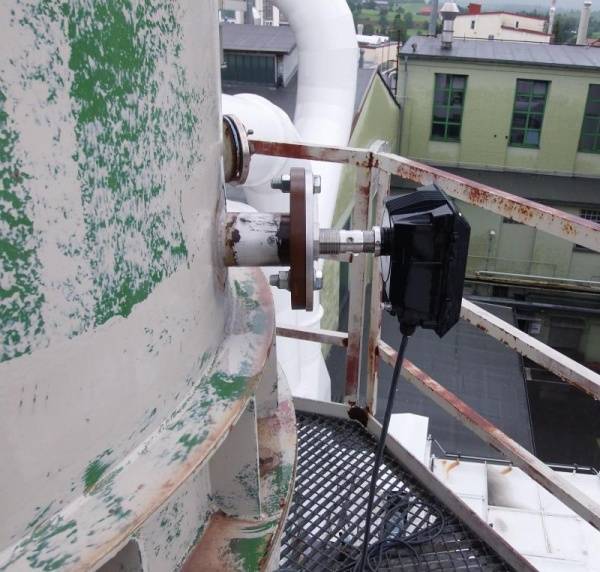

Partikelmessgerät QAL 991

Um auch im Bereich der Staubmessung einen optimalen Umweltschutz gewährleisten zu können, werden in Deutschland eignungsgeprüfte und zertifizierte Messeinrichtungen eingesetzt. Diese Emissions- und Immissionsmessungen unterliegen gesetzlichen Vorgaben nach Standards wie EN 14181, EN 13284-2 und EN 15267-3 und werden durch die zuständigen Behörden kontrolliert. Zur kontinuierlichen Abgasmessung und Überwachung der Staubemission nach QAL1 und Einhaltung weiterer behördlichen Auflagen, stellt das elektrodynamische Staubmessgerät QAL 991 eine optimale Lösung dar.

Der QAL 991 ist ein eignungsgeprüftes Partikelmessgerät zur kontinuierlichen Erfassung von Staubemissionen. Das Messprinzip ist die Elektrodynamik, die die Elektrifizierung eines Sondenstabs durch die vorbeifliegenden Staubpartikel nutzt. Das QAL 991-System erfüllt die Zertifizierungsstandards EN 14181 und EN 13284-2 und verfügt über eine QAL1-Zulassung gemäß EN 15267-3 (13., 17., 27., 30. BImSchV – neuste Version, TA Luft).

Bei der einzigartigen Arbeitsweise des QAL 991, nach dem Prinzip der Sondenstabelektrifizierung („Electrodynamic“), handelt es sich um eine patentierte Technologie. Hierbei misst die Sensorelektronik das aktuelle Signal, welches durch die einzelnen Partikel verursacht wird, indem diese auf die geerdete Sonde auftreffen oder an ihr vorbeifliegen. Die Elektronik extrahiert die Signale aus einem spezifischen Frequenzband und filtert das durch die Partikelkollision verursachte DC-Signal heraus. Dieses Signal korreliert mit der Staubkonzentration. Als Vergleich bzw. Referenz dienen die Resultate der isokinetischen Probenahme (Standardreferenzmethode).
Zu den Hauptmerkmalen der Elektrodynamik gehört die optionale Aktiv-Passiv-Sonde, mit der das Risiko von Fehlmessungen aufgrund von Kondensation an der Kamin- / Kanalinnenwand weitestgehend eliminiert werden kann. Außerdem ist sie unempfindlich gegen Verunreinigungen oder Anbackungen auf dem Sensorstab, welche bei anderen Systemen einen Signaldrift verursachen würden. Die Elektrodynamik ist ebenfalls nahezu unbeeinflusst durch Volumenstromänderungen im Bereich von 8 … 20 m/sec.

Das QAL 991-System verfügt zusätzlich über einige fortschrittliche Funktionsprüfungen, die das System den hohen Qualitätsstandards sowie der kompletten QAL1-Konformität gerecht werden lassen. Dazu gehört u. a. die permanente Kurzschlussprüfung, um sicherzustellen, dass das Gerät tatsächlich detektiert und keine Fehlmessungen entstehen, eine automatische Null- und Messbereichsprüfung, gemäß den Anforderungen der EN 15267-3. Auch die fortschrittliche Signalverarbeitung und Signaldiagnostik, die es dem Anlagenbetreiber ermöglicht, einen Filterbruch in großen Filtereinheiten genauer zu lokalisieren, gehören zu den Zusatzwerten des QAL 991.

Durch die Nutzung der „Electrodynamic“ ist das Gerät, im Vergleich zur allgemein etablierten Streulichttechnik, besonders wartungsarm und benötigt darüber hinaus nicht zwingend eine Spülluftversorgung. Es ist in besonderem Maße zur Emissionsüberwachung z. B. in Müllverbrennungsanlagen, in denen die Trockenwäsche und die Schlauchfiltertechnologie zum Einsatz kommen, geeignet. Das System kann selbstverständlich auch in anderen Industrieprozessen eingesetzt werden, in denen Taschen- und Schlauchfilter zur Staubfiltration verwendet werden.

Der QAL 991 stellt somit eine echte Alternative zu den wartungs- und folgekostenintensiveren Streulichtsystemen dar. Neben der Gewährleistung des Umweltschutzes können so auch Betriebs-, Material-, Stillstands- und Wartungskosten in der Anlage reduziert werden.
