Weltweit einzigartige Mechanik: der singold Klappenverschluss

Das Besondere: Indem die Schließklappe seitlich komplett aus dem Produktstrom schwingt, entsteht an der Klappe kein Verschleiß.

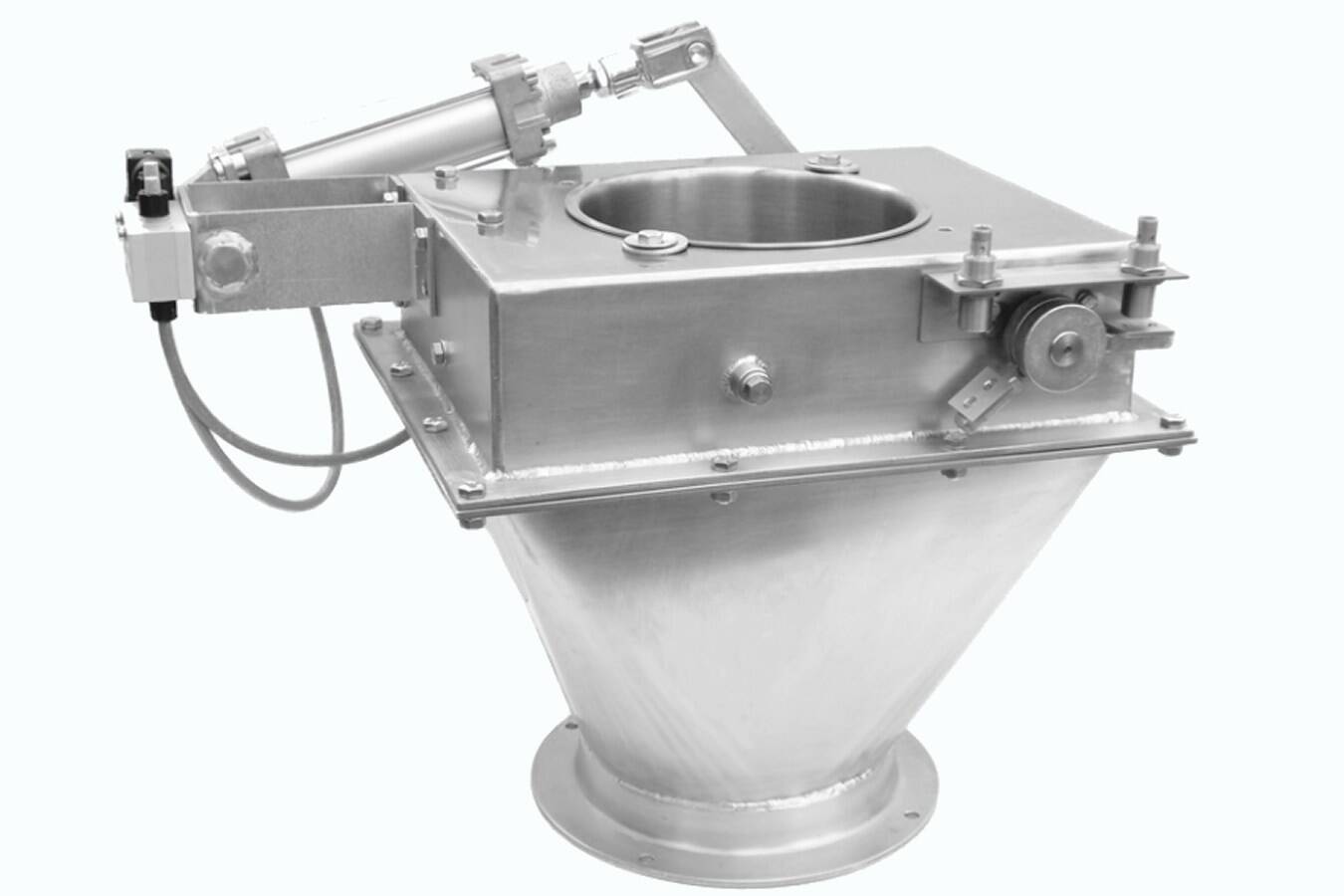

Gängige Größen des singold Klappenverschlusses  DN150 -- DN400
Gängige Größen des singold Klappenverschlusses DN150 -- DN400

Der singold Klappenverschluss ist ein wahres Meisterwerk der Ingenieurskunst und überzeugt durch außergewöhnliche Robustheit und Langlebigkeit. Das Besondere: Indem die Schließklappe seitlich komplett aus dem Produktstrom schwingt, entsteht an der Klappe kein Verschleiß. Sämtliche Lagerstellen und Gelenke liegen außerhalb des Produktstroms und sind damit so gut wie wartungsfrei. Dank der ausgefeilten Mechanik treten an der Dichtung keine Reib- und Scherkräfte auf. Und auch das Schüttgut wird weder beschädigt noch verändert.
Schematische Darstellung der Klappenmechanik bei der Vollentleerung
Schematische Darstellung der Klappenmechanik bei der Vollentleerung

Kommt auch mit rauen Arbeitsbedingungen klar

Damit ist der Klappenverschluss gerade bei hoch abrasiven Schüttgütern deutlich im Vorteil gegenüber Dreh- und Pendelklappen sowie Schiebern. Einige singold Klappenverschlüsse sind seit mehreren Jahrzehnten in Anlagen verbaut und erledigen heute noch immer zuverlässig ihren Dienst. Kein Wunder also, dass zum Beispiel alle großen Glasanlagenbauer auf den bewährten Klappenverschluss von singold setzen.

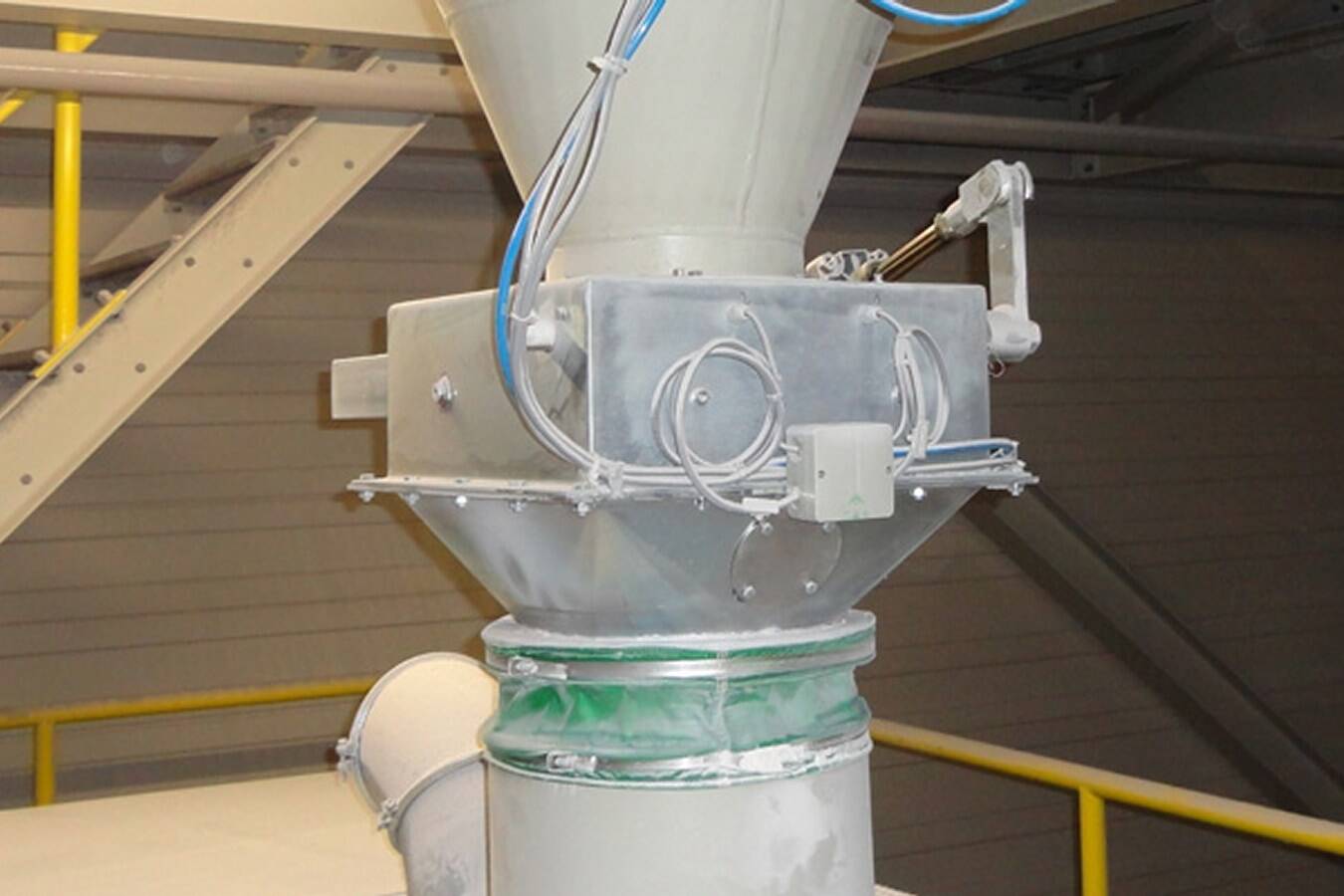

Freifluss-Klappenverschluss mit DN 250 (KV250E) in der Glasindustrie
Freifluss-Klappenverschluss mit DN 250 (KV250E) in der Glasindustrie

Für jede Anwendung die passende Klappe

Der Einsatz bei Behälterwaagen ist ein geradezu klassisches Anwendungsszenario für den singold Klappenverschluss. Er ist darüber hinaus für alle denkbaren Schüttgüter und Fest-Flüssig-Mischungen geeignet, wenn der Behälter ganz entleert wird. So wird er auch für Container, Vor- und Nachbehälter in Mischanlagen, Waggons, Sammelbehälter unter Filtern und Abscheidern sowie Konus-Schneckenmischer zur Vollentleerung eingesetzt. Damit der Klappenverschluss optimal zur jeweiligen Anlage passt, können Kunden aus zahlreichen Varianten die passende Klappe wählen:
  • als einfache oder verstärkte Ausführung für geringere und höhere Schließkräfte
  • für Temperaturbereiche bis 160 °C und 300 °C
  • verschiedene Nennweiten von DN150 bis DN500
  • aus unterschiedlichen Werkstoffen, z. B. Stahl verzinkt/grundiert, Edelstahl u. a.
  • verschiedene Antriebsmöglichkeiten: pneumatisch, elektrisch, manuell
  • Schließkraft gegen Drücke bis 1 bar
Die Standardvarianten sind stets schnell verfügbar.

Maßgeschneiderte Sonderanfertigungen möglich

Der patentierte singold Klappenverschluss kann jedoch auch als Sonderanfertigung ganz flexibel an jede denkbare Anforderung angepasst werden. Es können beispielsweise je nach Bedarf Sieb-, Filter-, Heiz- und Kühlflächen vorgesehen werden, um die verfahrenstechnische Anlage zu vereinfachen, oder auch Muffen für Spülluft oder kleinen Überdruck gesetzt werden. Mittels eines Endlageschalters ist es zudem möglich, über die erfolgreiche Öffnung bzw. Schließung automatisiert Rückmeldung ins System zu geben.

Aufbau und Funktionsprinzip

Die Grundmechanik der singold Klappenverschlüsse bleibt bei allen Varianten die gleiche. In Grundstellung ist die Klappe geschlossen. Wenn der Antrieb auf das Hebelsystem drückt, so wird die Klappe über die Zuggestänge und den Bügel an die Dichtung des Einsatzes gezogen. Dies erfordert auch bei manuellem Betrieb lediglich geringen Kraftaufwand. Durch das ausgefeilte Hebelsystem wird die Klappe beim Öffnen zunächst senkrecht abgesenkt und dann seitlich neben die Auslauföffnung geschwenkt. Dieser Prozess geht überaus schnell vonstatten. Das Produkt kann daher nach sehr kurzer Zeit frei ausfließen, ohne dass der Produktstrom abgelenkt wird.
Funktionsprinzip der Grundmechanik von singold Freifluss-Klappenverschlüssen
Funktionsprinzip der Grundmechanik von singold Freifluss-Klappenverschlüssen

Doppelklappenschleuse als Weiterentwicklung

Zwei übereinander angeordnete singold Klappenverschlüsse ergeben eine Doppelklappenschleuse, etwa zum Fördern von Schüttgütern auf ein anderes Druckniveau oder wenn Produkte schubweise getaktet ein- und ausgetragen werden. Alle Vorteile des Klappenverschlusses wie etwa die extreme Robustheit, die Langlebigkeit bei sehr wenig Wartungsaufwand, der geringe Kraftaufwand bei manuellem Öffnen und die hohe Variabilität in der Ausführung treffen auch auf die Doppelklappenschleuse zu.
Doppelklappenschleuse
Doppelklappenschleuse

Firmeninformation

Mehr Beiträge

singold gerätetechnik stellt innovativen Online-Konfigurator vor Finden Sie einfach, schnell und effizient den richtigen Klopfer. Das Online-Tool führt den Kunden Schritt für Schritt durch alle relevanten Abfrageparameter.

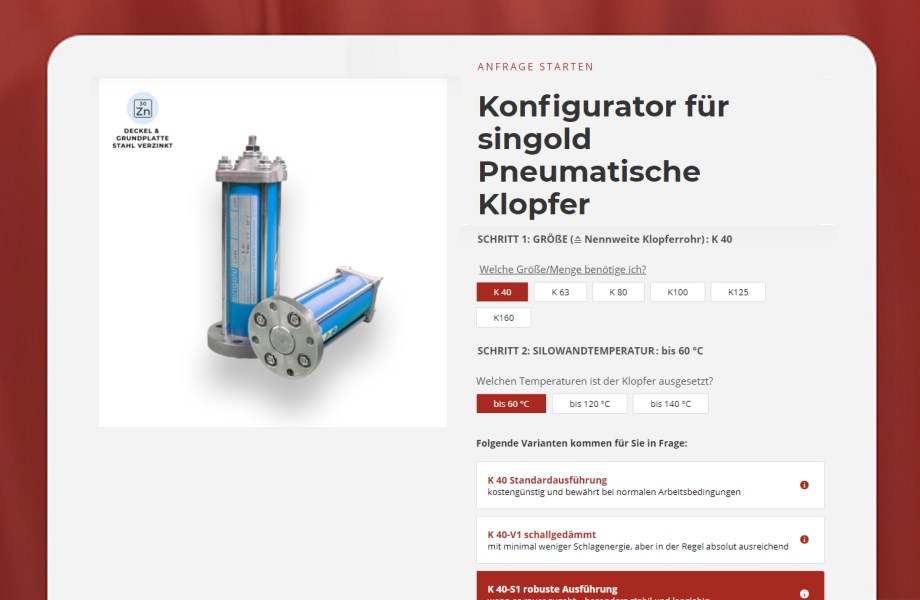

singold gerätetechnik stellt innovativen Online-Konfigurator vor
