Einerseits soll die Big Bag-Entleerstation an ein pneumatisches Fördersystem zur Silobeschickung angebunden werden. Andererseits wollte man die Station zur staubfreien Befüllung von Containern nutzen. Und dass, ohne zeitraubende Umrüstmaßnahmen und unter strengsten hygienischen Bedingungen.
Um bei der Big Bag-Entleerung eine hohe Produkt- und Prozessqualität sicherzustellen, wurden eine zusätzliche Schutzsiebung sowie ein Metallabscheider integriert. Bedienung, Inspektion und Wartung der Anlage erfolgen über eine beim Kunden vorhandene VA-Bühne. Die stabile Rahmenkonstruktion der Big Bag-Entleerstation ist vollständig in Edelstahl ausgeführt. Im oberen Bereich der Entleerstation befindet sich ein Hebekreuz. Mit diesem können die Big Bags vom Bedienpersonal aufgenommen, in die Entleerstation hinein gehoben und in die Entleerposition gebracht werden. Den restlosen und effizienten Austrag der Laktose aus dem Big Bag sichern seitlich an der Entleerstation angebrachte Walkvorrichtungen. Sie dienen auch gleichzeitig als Absturzsicherung für die bis zu 1250 kg schweren Big Bags.
Komponenten der Big Bag Entleerstation
- Stabile Rahmenkonstruktion aus Edelstahl
- Pneumatische Walkvorrichtungen
- Staubdichter Big Bag-Hygienetrichter
- Schutzsieb (JEL Fix) mit angebautem Saugfilter
- Metallabscheider
- Abfüllkopf mit Anpressteller, Dichtung und Verdrängungsfiltern
- Schwenkarm mit Fallrohr zur Anbindung an eine Zellenradschleuse und die pneumatische Abförderung
- Für die Containerbefüllung wird der Schwenkarm einfach beiseite geklappt, um so Platz zur Aufnahme des Containers zu schaffen.
Staubdichte Verbindung

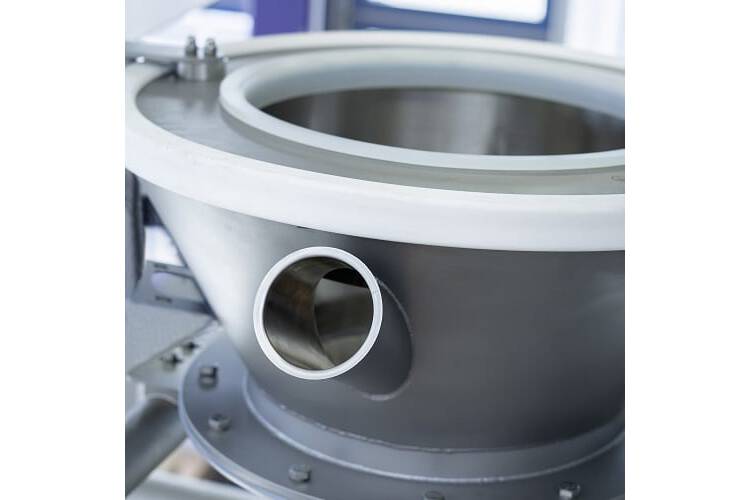

Um eine staubdichte Verbindung zwischen Big Bag-Auslauf und Hygienetrichter herzustellen, wird der Auslauf des Big Bags mit einem Entleertrichter verbunden. Für die Laktoseentleerung in hygienesensibler Produktionsumgebung wurde der Trichter als Hygienevariante ausgeführt. Er ist aus Edelstahl gefertigt und mit pharmagerechten Dichtungen ausgestattet.
Hygienetrichter

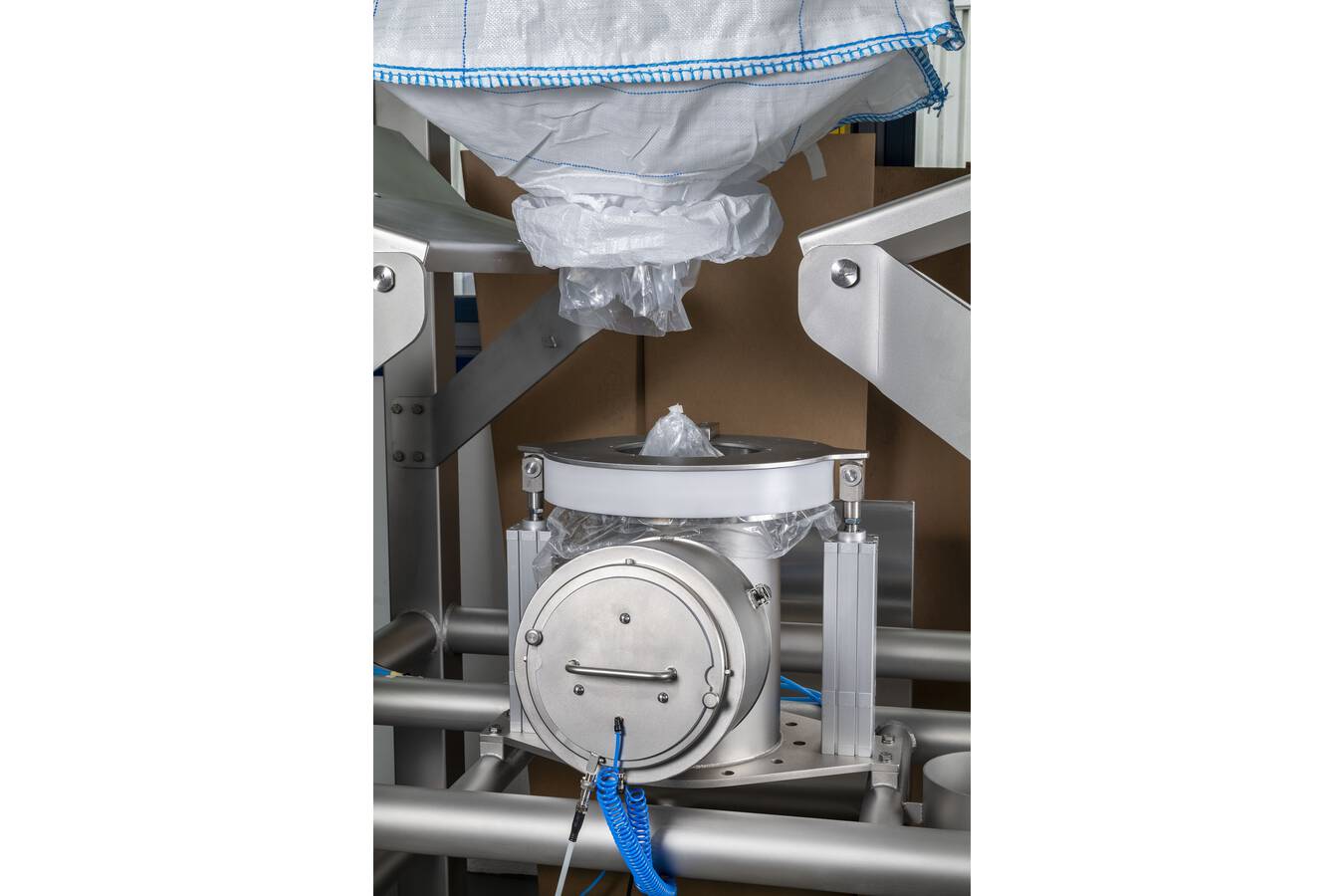

Um den Big Bag-Auslauf anzuschließen, wird der Hygienetrichter mit einem Handhebel öffnet. Nun kann der Auslaufstutzen über das Produktführungsrohr im Inneren des Trichters geführt werden. Anschließend wird der Hygienetrichter wieder staubdicht verschlossen. Die Big Bag-Entleerung kann nun gefahrlos gestartet werden.
Entleertrichter und alle anderen Komponenten der Big Bag-Entleerstation sind über die bauseitig vorhandene VA-Bühne leicht zugänglich. Beispielsweise für Probenentnahmen direkt aus dem Entleertrichter.
